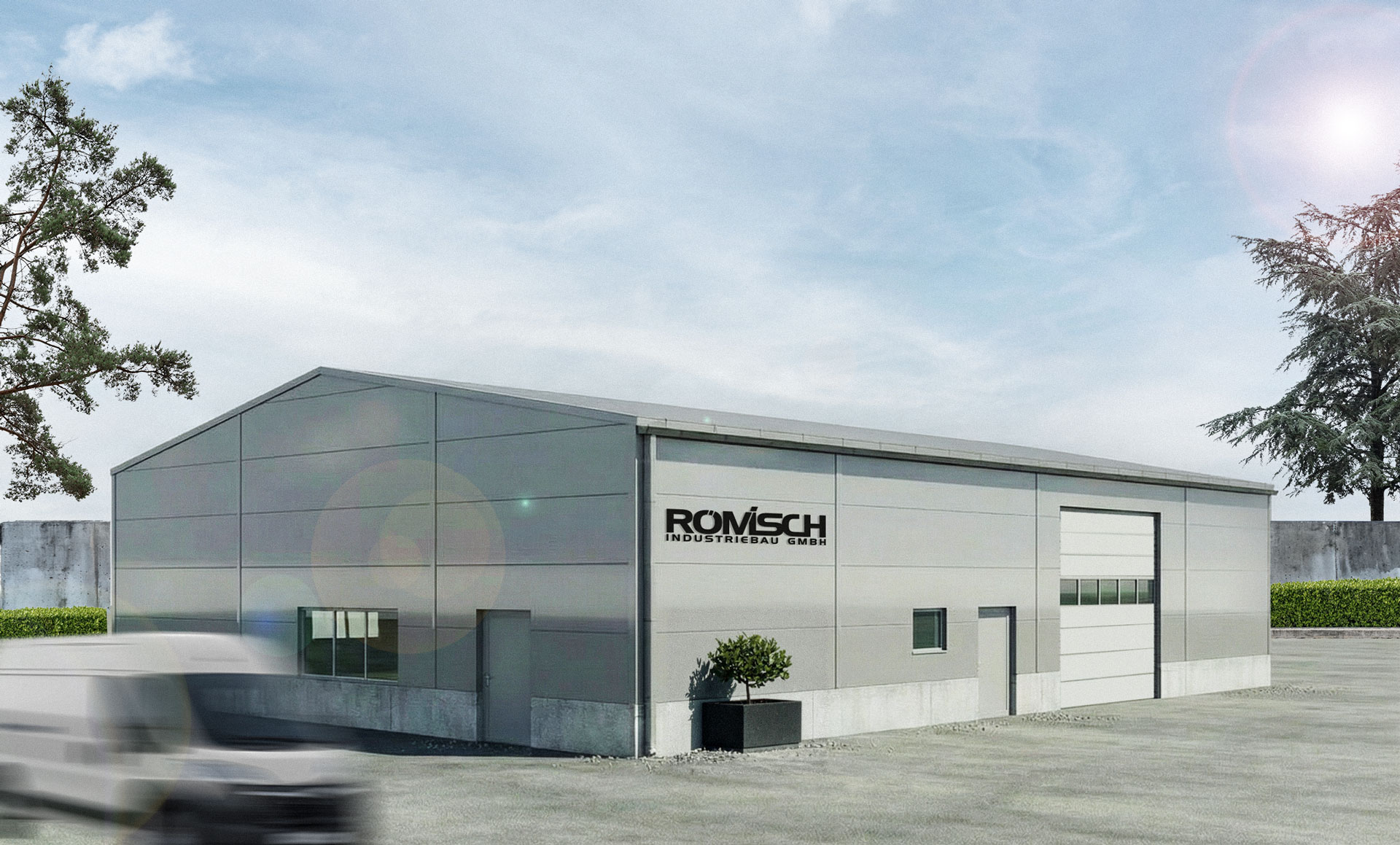

gem. nachfolgender Beschreibung
BREITE: 15,000 m AK Fassade
LÄNGE: 20,000 m AK Fassade
OK STAHLTRAUFE: 4,500 m
DACHFORM: Satteldach
DACHNEIGUNG: 10 Grad
SCHNEELAST: 1,00 KN/qm (si)
TRAGKONSTRUKTION: Stahl grundiert
WANDVERKLEIDUNG: Thermowand
DACHEINDECKUNG: Thermodach
VERGLASUNG: Isolierglas
TOR: Sektionaltor
Die gesamte Stahlkonstruktion (Stahl S 235 JR) ist gestrahlt und wird mit einem einmaligen Grundanstrich ca. 80 my (DIN EN ISO 12944 C 2) ausgeliefert.
Die Stahlkonstruktion hat keinerlei Anforderungen an den Feuerwiderstand.
D. h. die gesamte Stahlkonstruktion hat F0.
Pfetten-Anlage aus verzinkten Stahl-Spezial-Profilen ist mit enthalten.
Die Stahlkonstruktion ist für die Aufnahme einer bauseitigen Photovoltaikanlage
(Kollektoren dachparallel liegend 16 kg/qm) ausgelegt.
Thermowand Aussenseite microprofiliert, Innenseite leichtliniert, vertikal oder horizontal verlegt.
Dämmstärke: 100 mm / U-Wert: ca. 0,23 W/(qmK)
Thermodach
Dämmstärke: 100/140 mm / U-Wert ca. 0,22 W/(qmK)
Bestehend aus halbrunder Regenrinne sowie Regenfallrohre aus Titan-Zink.
Einschließlich Einbau von Fangnetzen für die Arbeiten Dacheindeckung.
4 Wochen Vorhaltezeit.
Nicht enthalten: Ein umlaufendes Standgerüst für die Arbeiten Dachentwässerung
und Dacheindeckung. 4 Wochen Vorhaltezeit.
2 Stück Fensterelemente einflügelig, in Kunststoffrahmen, Aussenseite in einer
RAL Farbe nach Herstellerfarbkarte, innen weiß. Jeweils als Dreh-Kipp-Flügel ausgebildet, Verglasung aus Isolierglas (3-fach), Ug = 0,7 W/(qmK), Uw = 1,0 W/(qmK).
Abmessungen (B X H): 1,000 m x 0,750 m
3 Stück Fensterelemente wie vor beschrieben, jedoch jeweils mit 2 Stück
Dreh-Kipp-Flügeln (je 1,000 m x 1,250 m) ausgestattet, Rest festverglast, und in den
Abmessungen (B x H): 3,000 m x 1,250 m
1 Stück Eingangstür aus Kunststoff, Aussenseite in einer RAL Farbe nach Herstellerfarbkarte, innen weiß. Ausgestattet mit Stangengriff außen und
Drücker innen, Tagesentriegelung, Fallenriegelschloß, Türbänder, Dreifach-verriegelung, Profilzylinder sowie einer Füllung aus Sicherheitsisolierglas (3-fach).
Abmessungen (B x H): 1,125 m x 2,125 m
Fabrikat Hörmann
1 Stück Sektionaltor mit PUR Hartschaumkern, Oberfläche Sandwichpaneele mikroliniert. 1 Sektion vollverglast, mit doppelschaligen Acrylglas-Isolierscheiben in witterungs-beständigen Kunststoffdichtungslippen gehalten und abgedichtet, restliche Sektionen geschlossen. Einschließlich E-Antrieb (Verkabelung/Verdrahtung und Anschluß der Elektroteile bauseits). Inklusive Montage.
Hinweis: Tore mit E-Antrieb müssen bauseits jährlich gewartet werden.
Abmessungen (B x H): 4,000 m x 4,000 m
1 Stück Stahlfluchttür in verzinkter und doppelwandiger Ausführung, Panikbeschlag und Rundgriff-Drückergarnitur sowie Regenabweisprofil. Beidseitig in RAL-Farbe 9002 grundiert. Inklusive Montage.
Abmessungen (B x H): 1,125 m x 2,125 m
1 Stück Stahltür in verzinkter und doppelwandiger Ausführung und Rundgriff-Drückergarnitur sowie Regenabweisprofil. Beidseitig in RAL-Farbe 9002 grundiert. Inklusive Montage.
Abmessungen (B x H): 1,125 m x 2,125 m
